Anchor-Tech 터널 가마 전체 세라믹 섬유 평면 천장 분할 단열 솔루션
1. 터널가마 소개

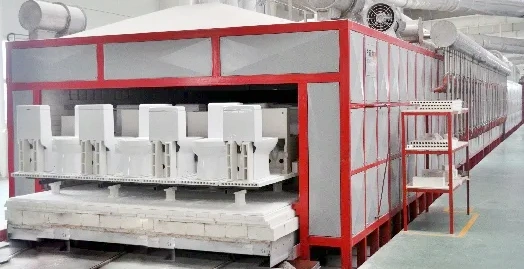

터널 가마는 건축 자재, 도자기 및 내화 산업에 널리 사용되는 현대 산업 가마로 연속 생산을 위한 일종의 열 장비입니다. 일반적으로 소결벽돌 터널가마의 소결온도는 950℃~1050℃ 사이로 저온 터널가마이며 대부분이 가마차형 터널가마 이다 . 소결 벽돌 터널 가마는 원료와 연료의 열을 사용하여 제품 및 반제품을 건조, 예열, 화재, 보온 및 냉각하는 공정입니다. 생산 공정에 따라 터널 가마는 건조 구역, 예열 구역, 단열 구역, 소성 구역, 단열 구역 및 냉각 구역으로 구분됩니다.
2. 터널가마 평천장 단열재 선택
1. 재료 선택의 기초
터널 가마 지붕 단열재의 재료 선택은 최대 로 온도 조건, 세라믹 섬유 재료의 사용 조건, 가마의 작동 분위기, 로 가스의 양압 및 음압과 같은 다양한 요소를 종합적으로 고려해야 합니다. 동일한 세라믹 섬유 소재라도 사용 조건(로 열원 유형, 로 내 가스 구성 및 유량, 로 작동 시스템)에 따라 작동 온도가 다릅니다. 규칙은 다음과 같습니다:
전기로는 동일재료의 사용온도가 가스로에 비해 50~100℃ , 석유로에 비해 150~200℃ 높다 .
산화성 또는 중성 노가스에서의 동일 물질의 사용 온도는 환원성 노가스 및 황 및 저융점 산화물을 함유한 분진 및 슬래그 에서의 사용 온도보다 100~150℃ 더 높습니다 .
연속로에서 동일한 재료의 작동 온도는 배치로의 작동 온도보다 50°C 낮습니다.
2. 섹션별 터널 가마 재료 선택:
01. 예열 구간

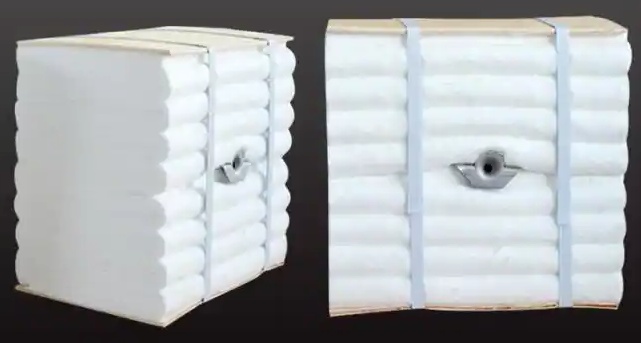

벽돌이 터널 가마의 예열 구역에 들어가면 계속 가열되고 온도는 점차 상온에서 600°C까지 상승합니다. 주로 생체의 수분을 제거합니다. 이 섹션에서는 최대 장기 작동 온도가 1050°C이고 절연 두께가 350mm인 표준 세라믹 파이버 모듈을 사용합니다.
02. 절연부
600–900℃의 범위에서. 소성부 전후에 단열부가 있어 안전상의 이유로 최대장기사용온도 1100°C의 단열재 두께를 갖춘 고순도 세라믹 파이버 모듈을 사용합니다. 350mm.
03. 소성 구간
에서는 고상반응이 계속되는 동시에 입자는 용융, 결정화, 소결 등의 고온 변화를 겪게 됩니다. 이 섹션에서는 최대 장기 작동 온도가 1100°C이고 절연 두께가 350mm인 고순도 세라믹 파이버 모듈을 사용합니다.
04. 냉각부
600℃에서 상온까지 완제품 을 균열 없이 냉각시킬 수 있습니다. 이 섹션에서는 최대 장기 작동 온도가 1050°C이고 절연 두께가 350mm인 표준 세라믹 파이버 모듈을 사용합니다.
